Projets Club

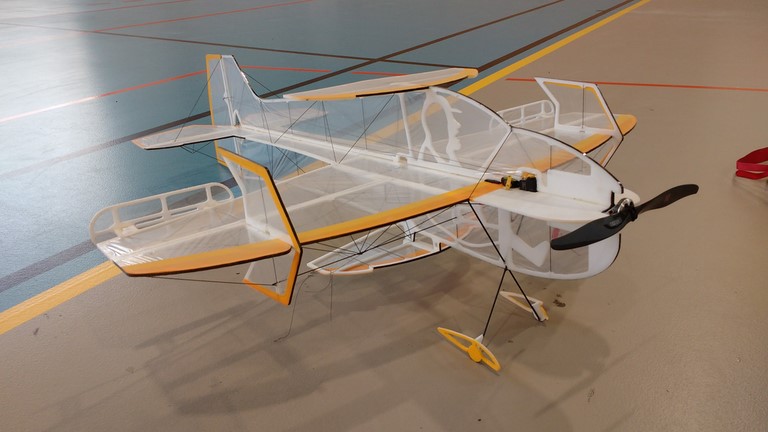

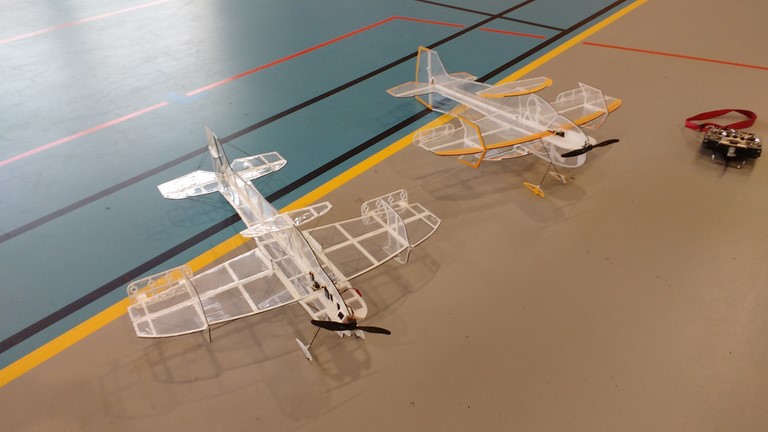

conception et réalisation d'un modèle F3P
Séance de travail

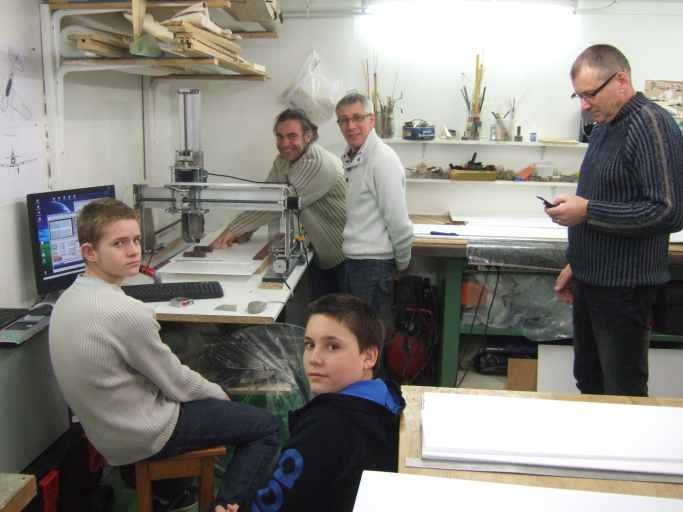

Première séance de découpe, il y a cinq modèles à fraiser plus la préparation des 'bruts' dans les plaques d'isolant. C'est aussi l'occasion de découvrir le fonctionnement de la CN.

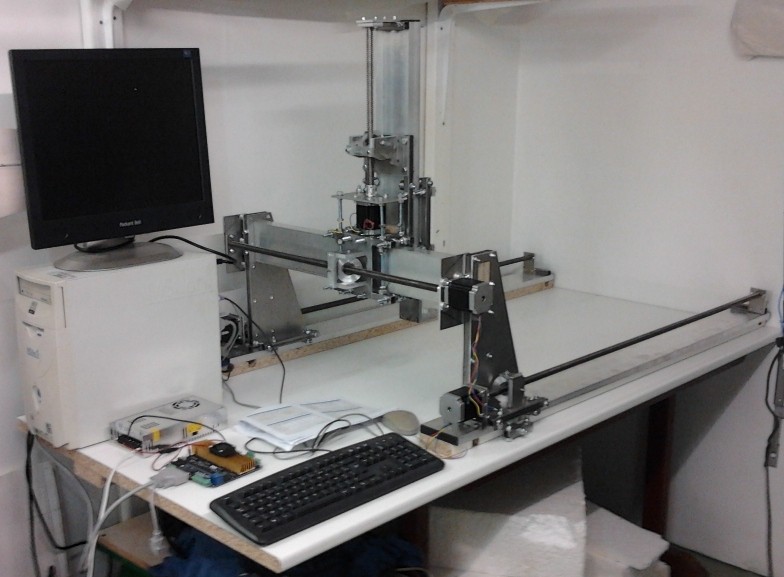

La CN
Mais avant de réaliser les premières découpes il est nécéssaire de maitriser toute la chaîne de conception., Cela commence par la modélisation et le dessin du modèle pour la partie conception, puis la réalisation des dessins des pièces et la création des fichiers de découpe pour l'usinage. Vient ensuite la gestion de la machine et les paramètes d'usinage. Au bout de cette châine les pièces réaliseés.

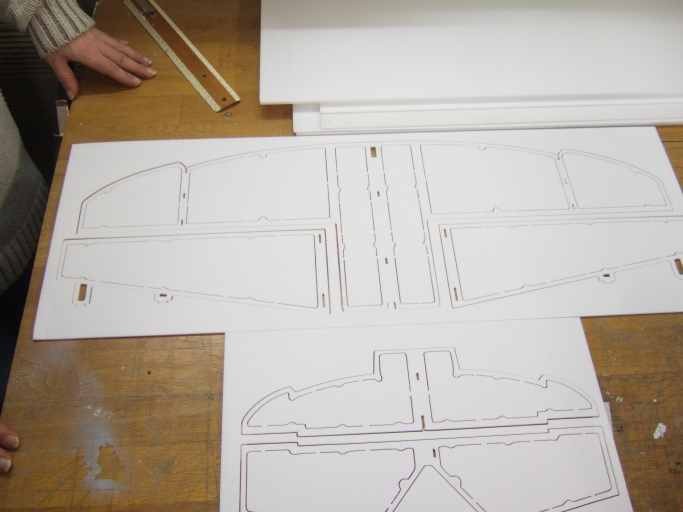

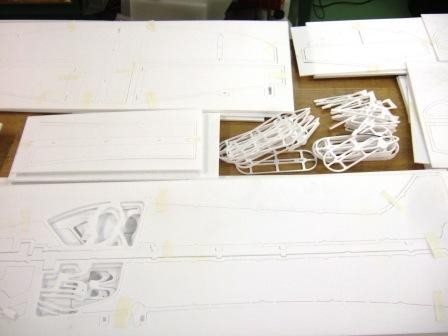

Les découpes ont commencé

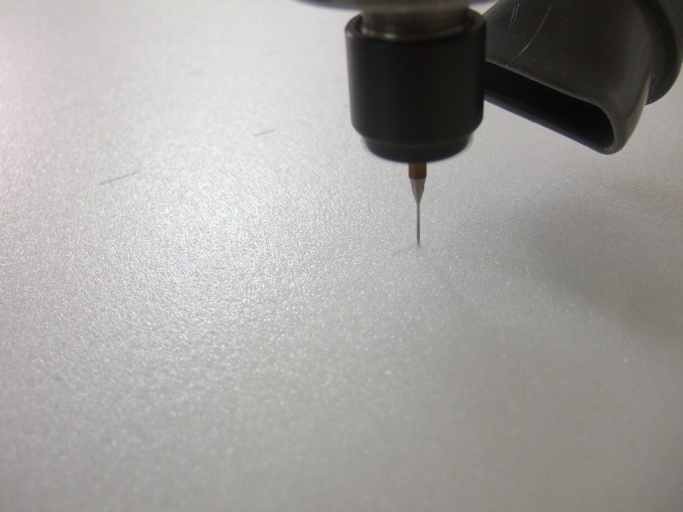

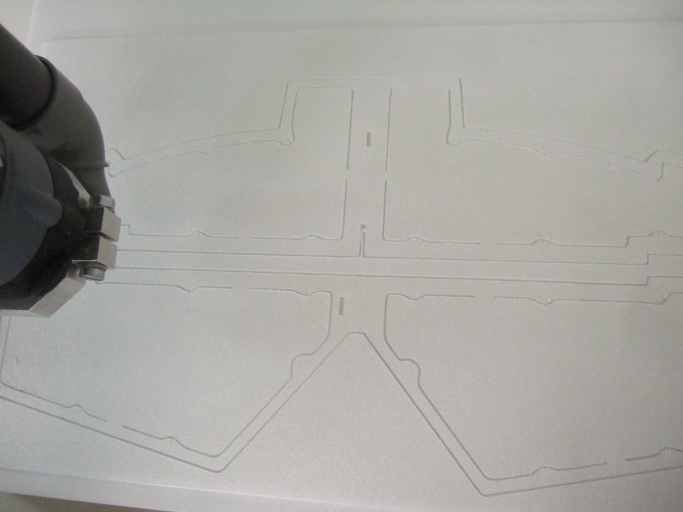

- L'usinage est réalisé en deux temps, premier fraisage avec une fraise de 0.7 mm pour créer le logement des joncs carbones, puis changement d'outil, montage d'une fraise de diamètre 1.5 mm. Le fraisage commence par les différents ajourements puis finit par les contours extérieurs.
Les paramètres d'usinage

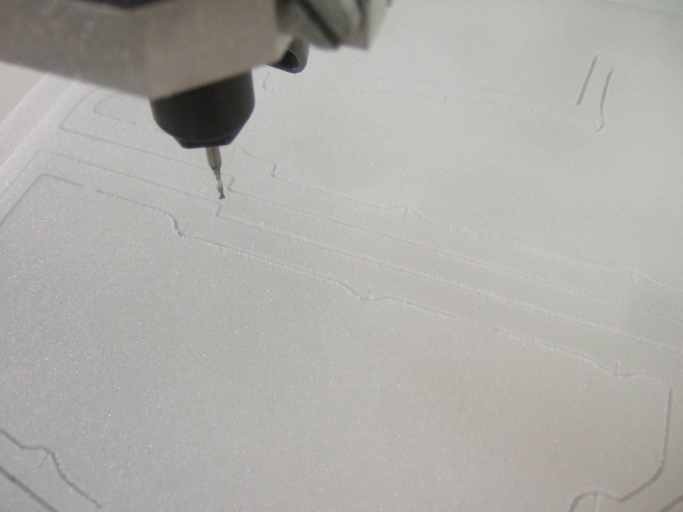

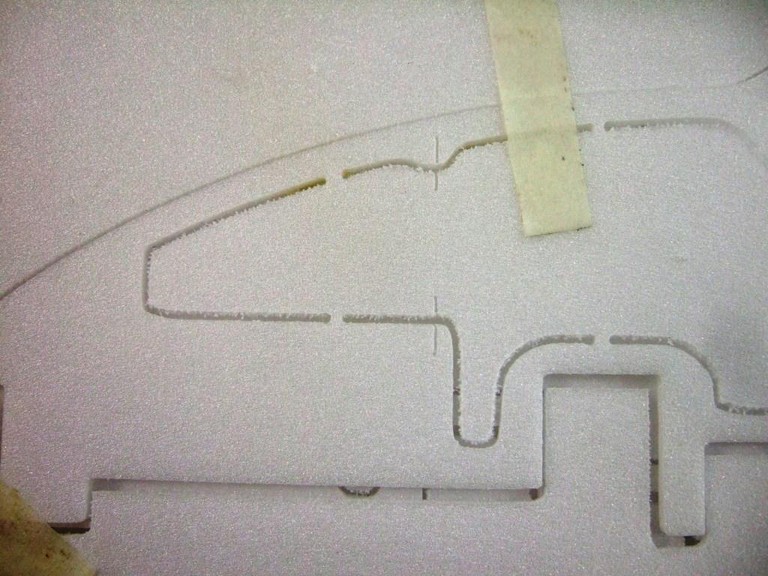

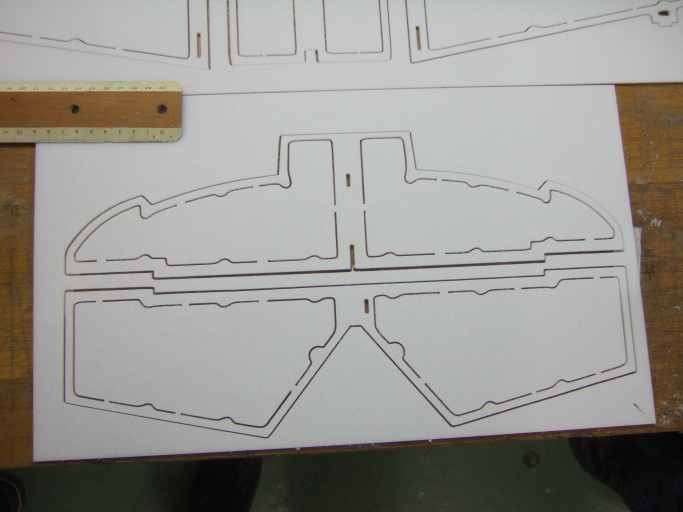

Le sens de dépacement de la fraise est important, il faut usiner en opposition afin de réaliser une découpe nette. Déplacement sens horaire pour les découpes intérieures, sens anti-horaire pour les contours extérieurs. La zone centrale au contour plucheux est la partie à supprimer.
Les paramétres d'usinage sont:
- Vitesse d'usinage 800 mm minute.
- Vitesse de rotation pour la fraise de diamètre 1.5 mm 18000 tours minute.

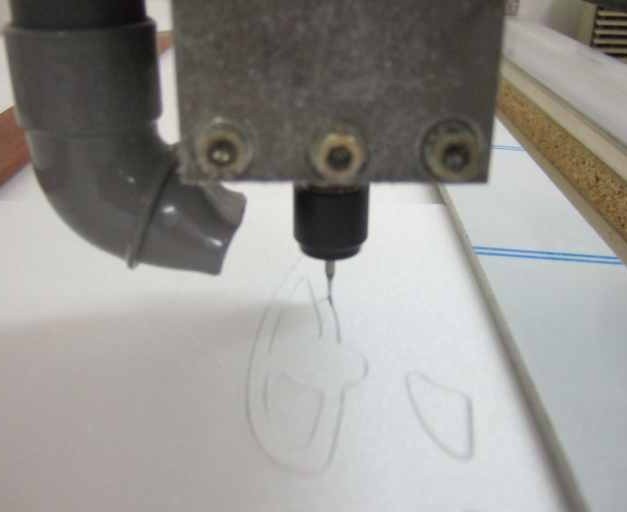

la machine en fonctionnement
nouvelle sécance de travail

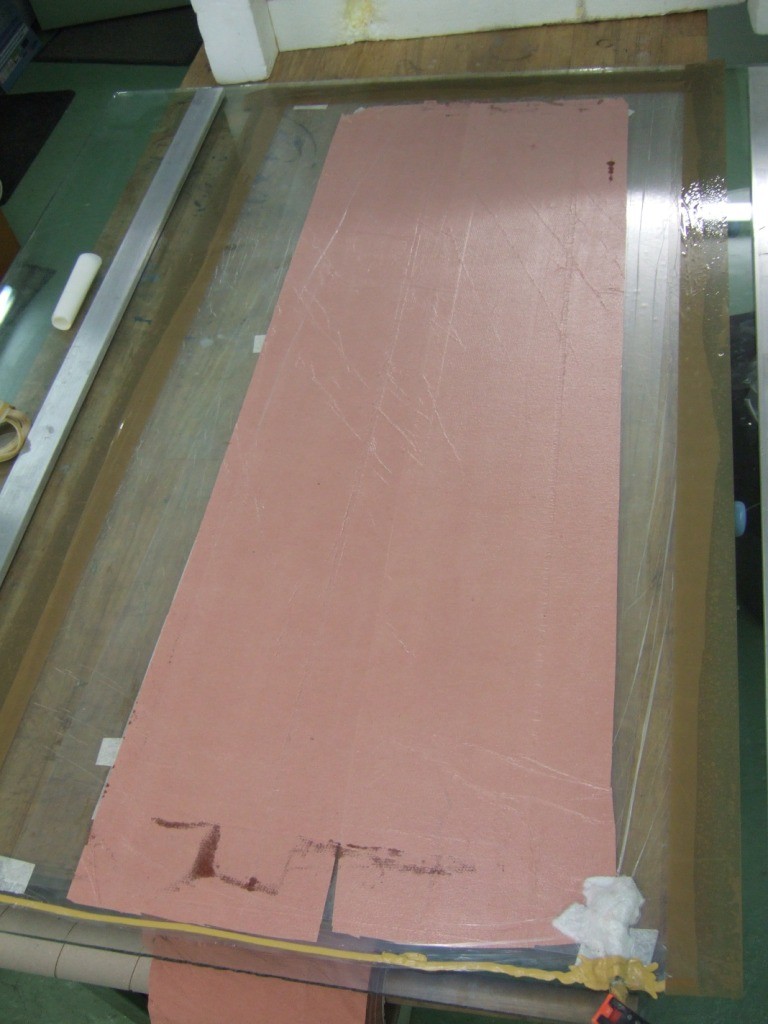

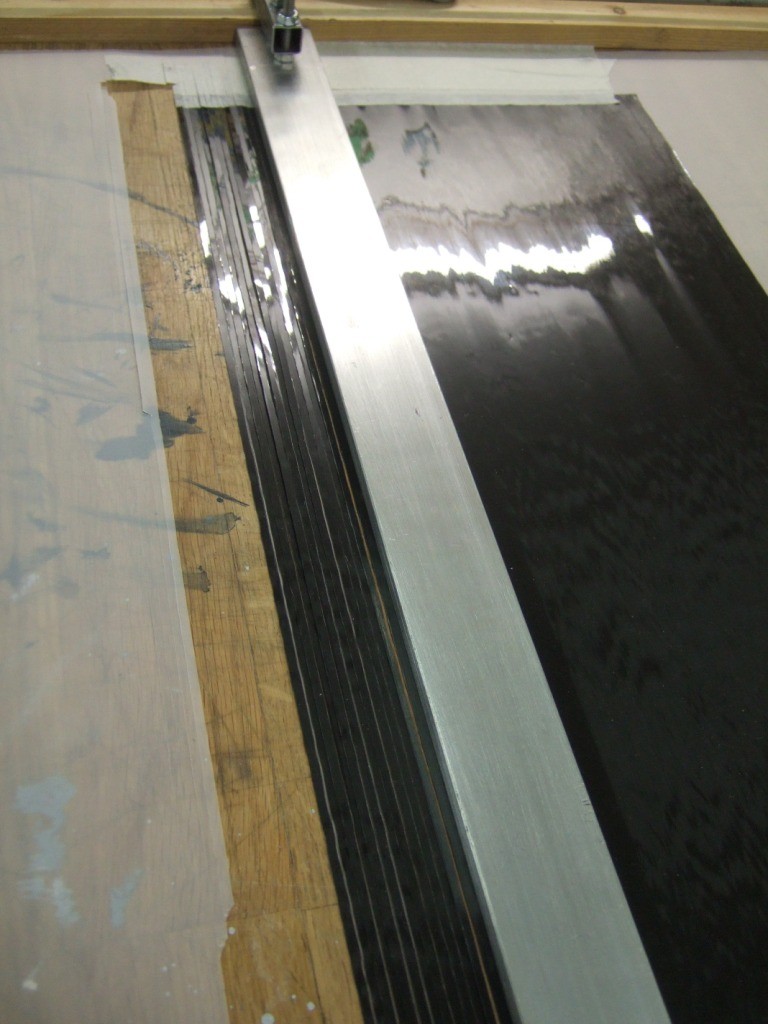

- Aprés avoir réalisé le moulage et la découpe des plats carbones une séance de construction a pu être organisée.

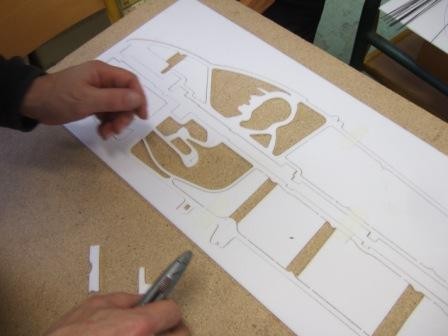

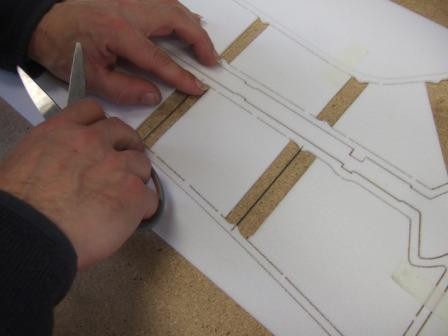

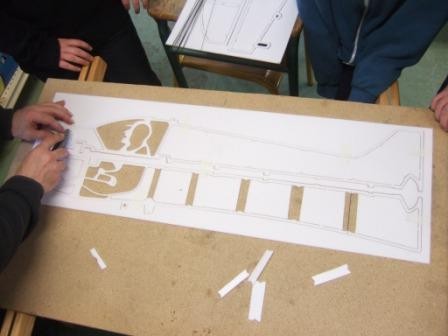

- Sous la forme d'un 'atelier' cette séance de travail à permis de présenter par des démonstrations les prochaines étapes de la construction. Les jeunes ont réalisé les dégagements et la mise en place des joncs carbones.

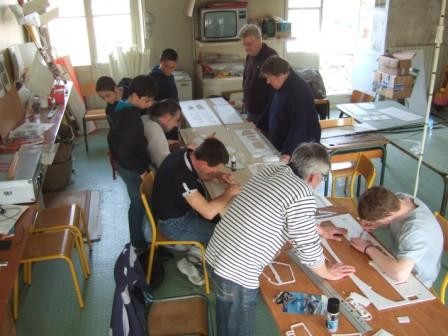

Atelier construction

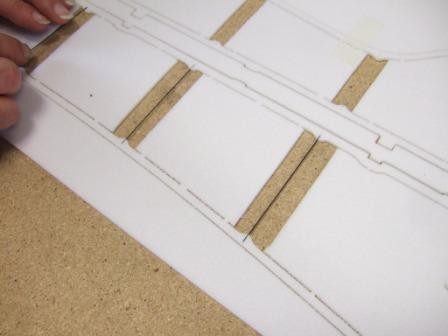

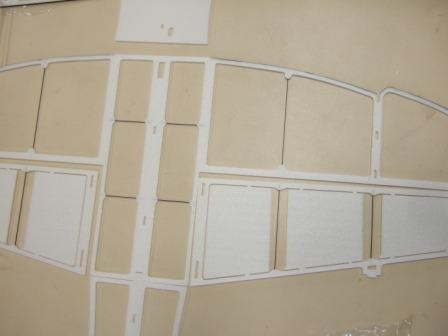

- Voici la deuxième séance de construction concernant le montages des avions. La première séance avait permis de présenter toutes les phases de l'assemblage, mise en place des joncs et des plats carbones, suppression des supports et entoilage Mylar, Celle-ci plus orientée 'production' a consisté au collage des joncs.
