GENOMA planeur FF2000

La conception

  • Le planeur décrit ci-dessous est la version FF2000 du motoplaneur Genoma. Les plans de ce planeur sont accessibles sur Internet de même que les dossiers de conception et de fabrication.

Conception Genoma

​http://www.xerivision.com/Application_HUD_Xerus_Max_transducers.html

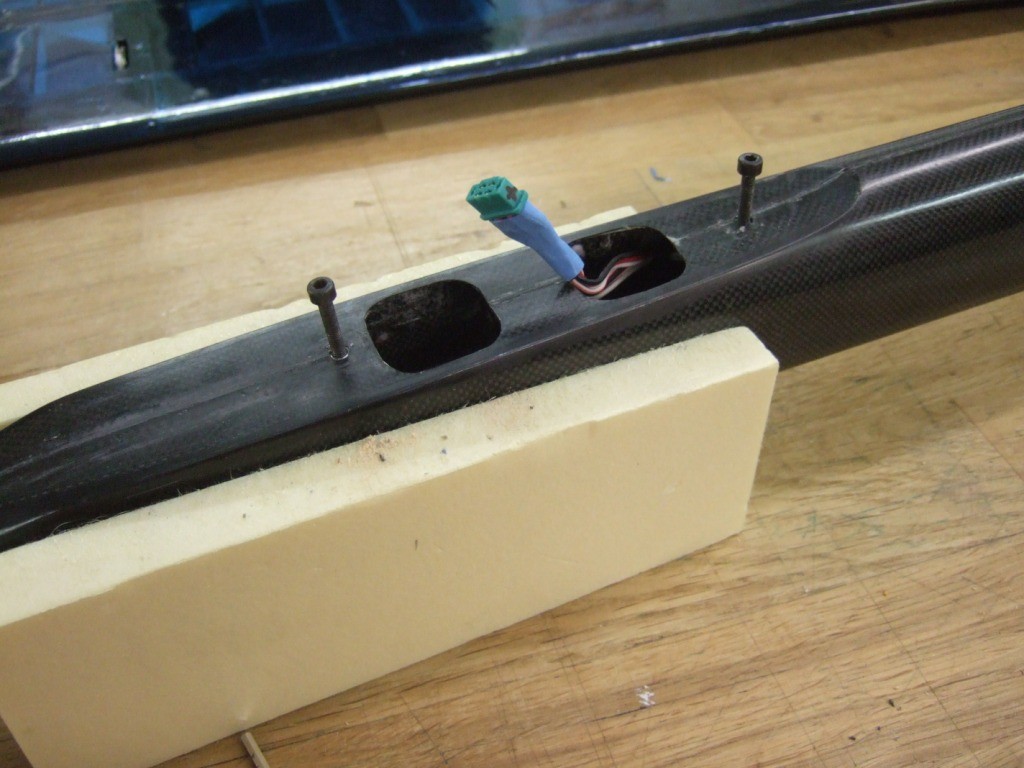

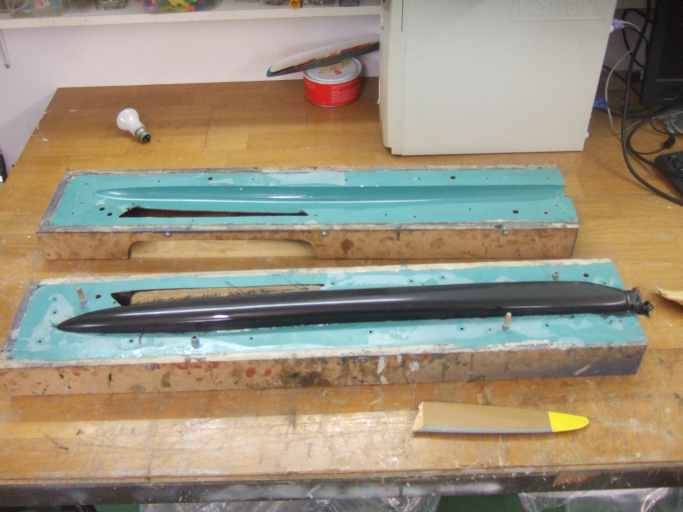

Moulage du fuselage

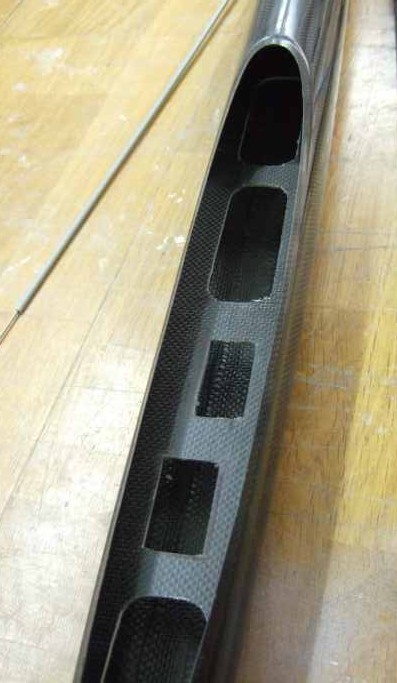

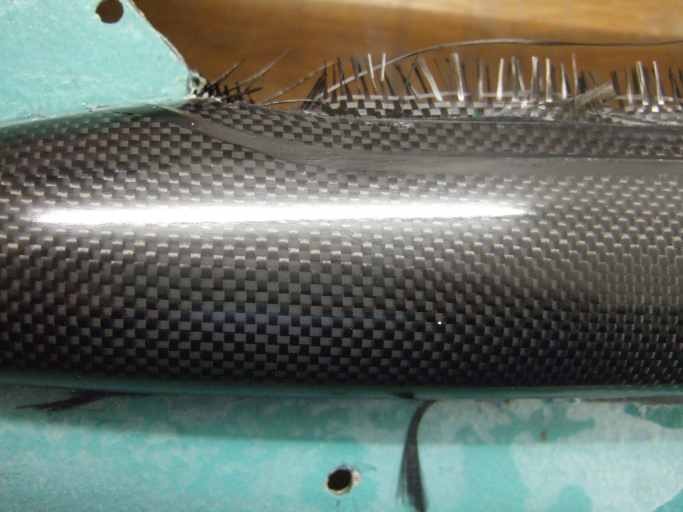

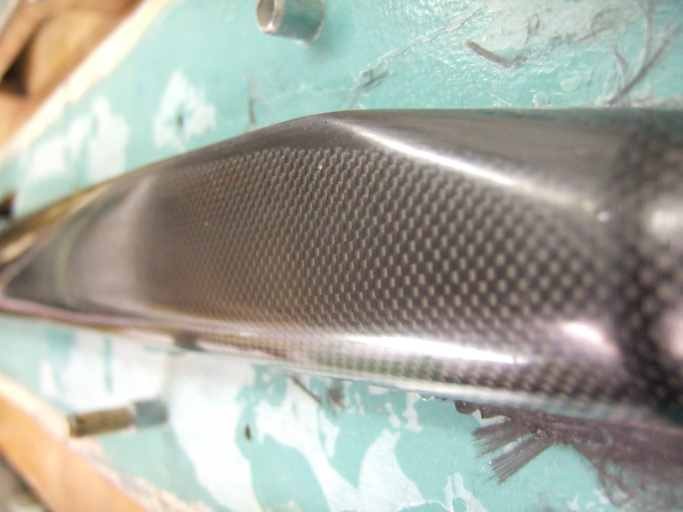

  • Les différents moules ont été réalisés  par la section aéromodélisme de Snecma Villaroche. Le moulage du fuselage est réalisé en carbone/ epoxy. Des mèches carbone sont positionnées sur le pourtour du bacquet de verrière et dans les angles (assise de l'aile). La stratification est composée de 2 couches de 80 gr puis d'une troisième dans la zone aile-crochet. Le moulage est réalisé sans gel-coat pour un gain de poids.

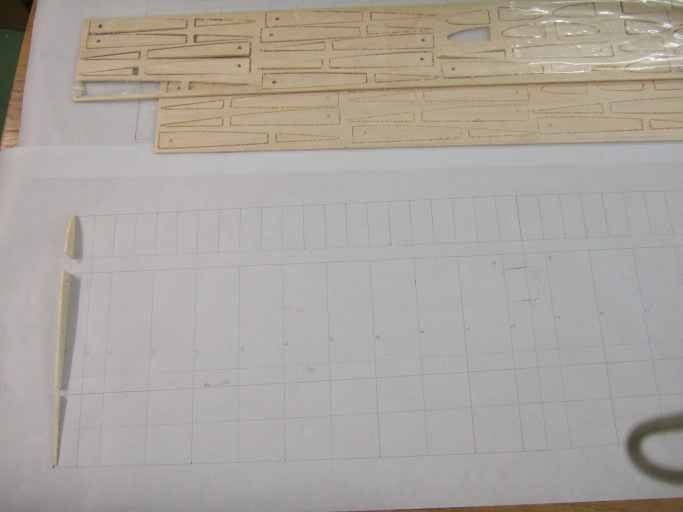

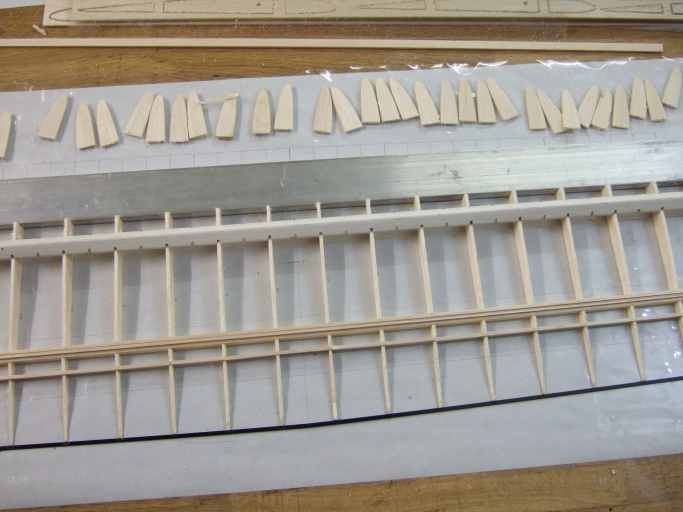

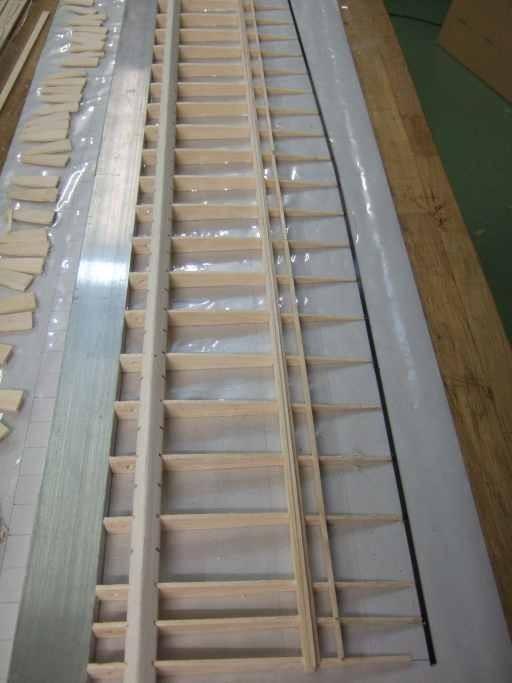

Découpe des nervures, assemblage

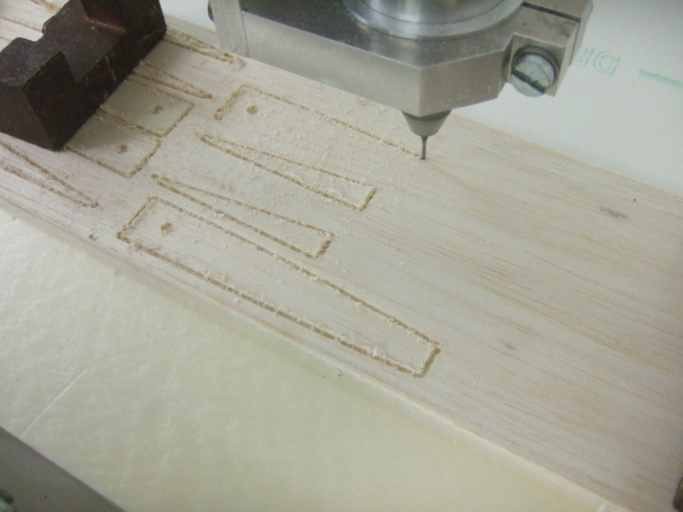

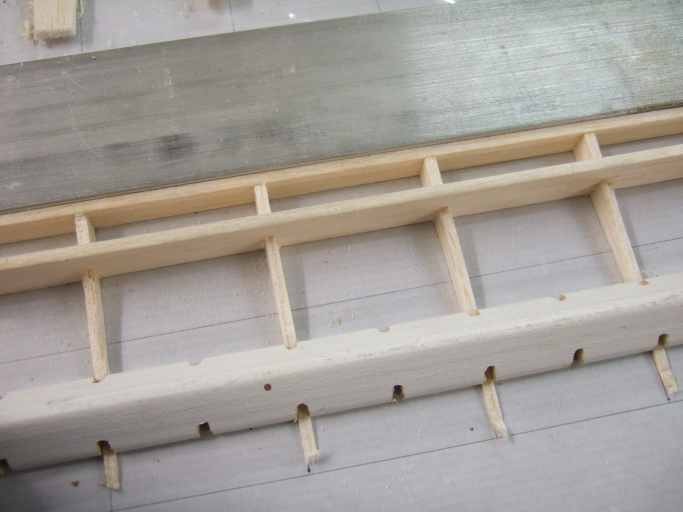

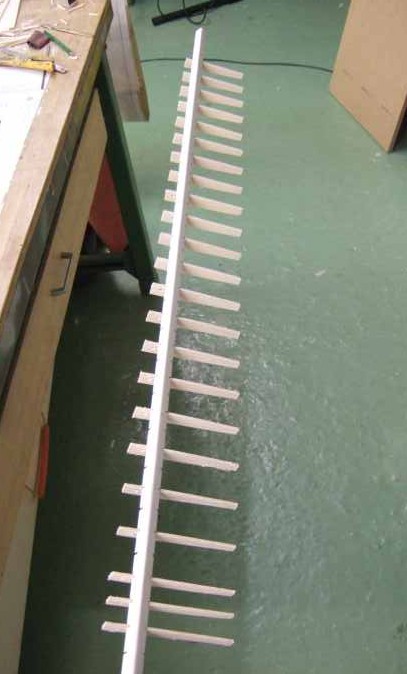

  • Les nervures sont découpées à la CN (de même que la baguette de positionnement) et tout est collé à la cyanolithe. Le BF est un plat carbone de 3x0.8.

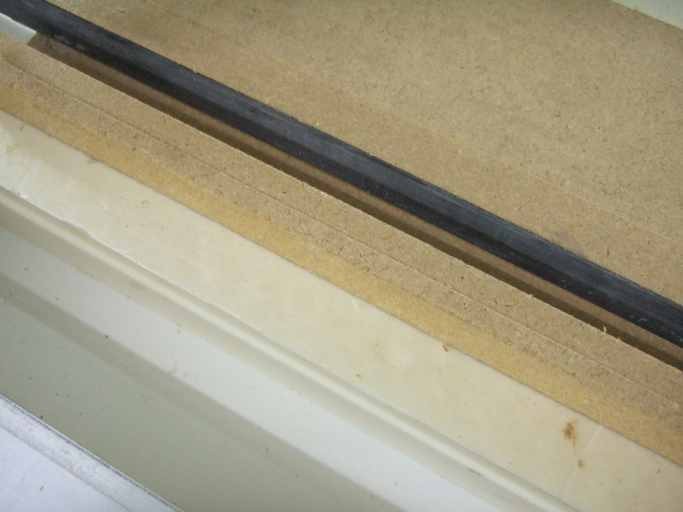

Les longerons

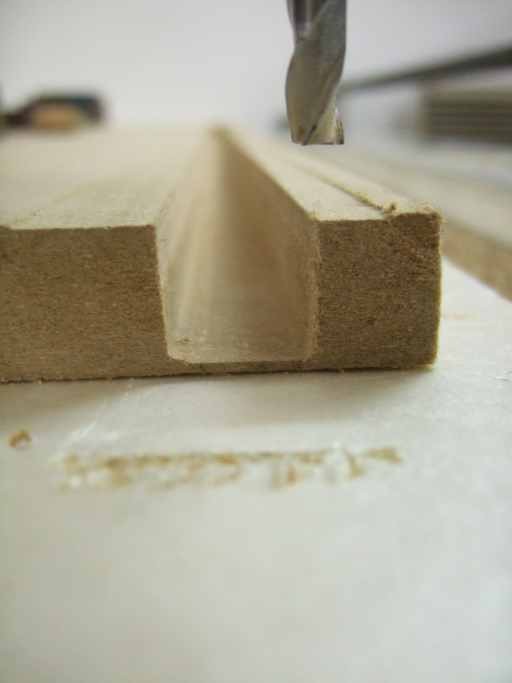

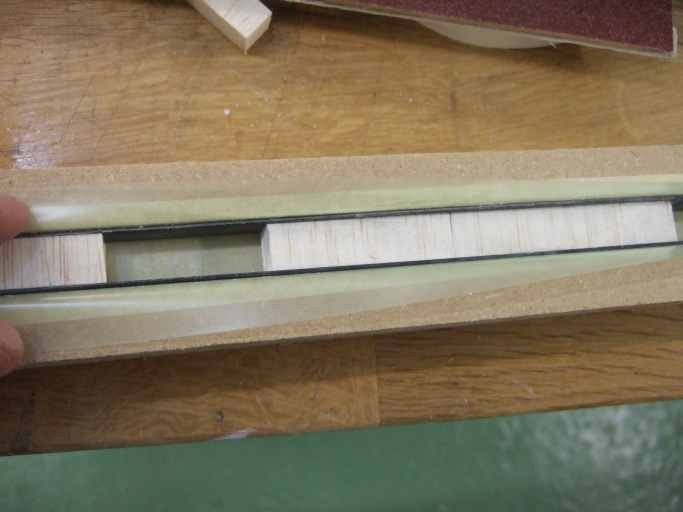

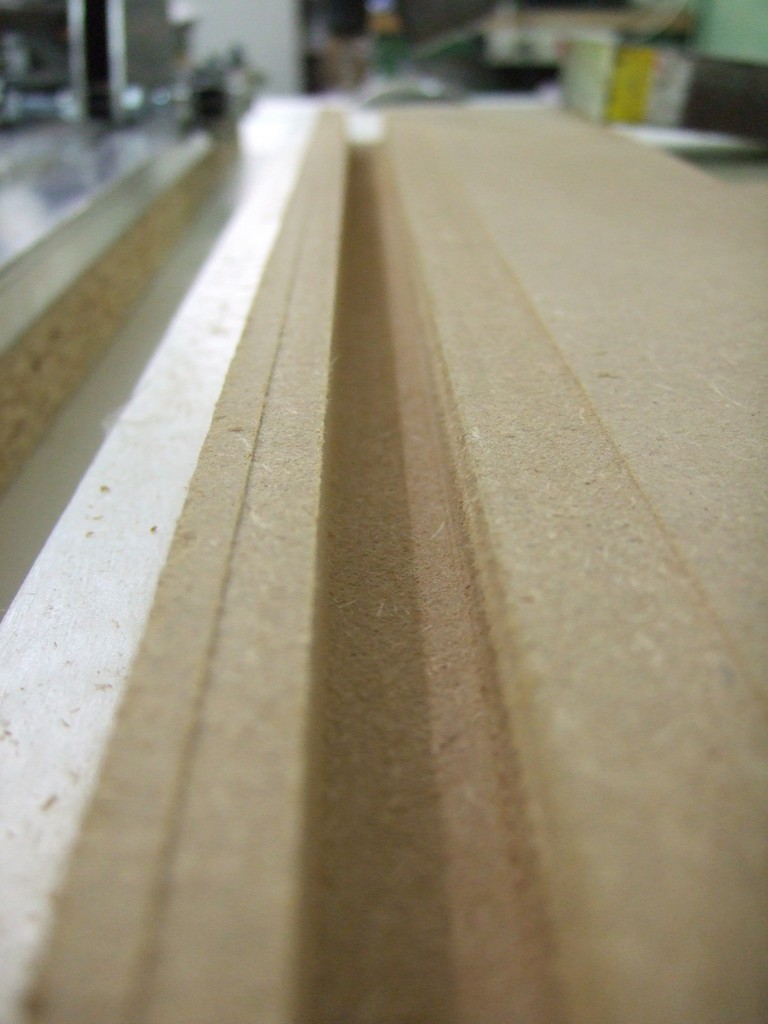

  • Première étape : Usinage du moule du longeron dans du médium, cela est obligatoire car le longeron est évolutif en épaisseur, en corde et sa surface extrados est inclinée.

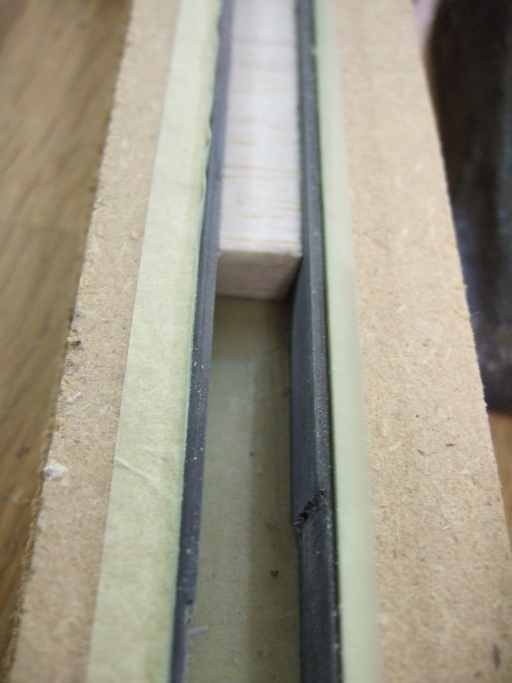

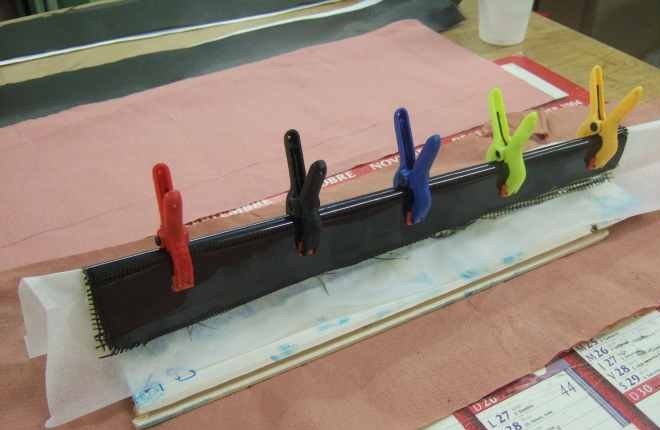

  • Deuxième étape : Le longeron par lui même, mise en place des semelles en carbone puis réalisation de l'âme avec du balsa, sens des fibres verticales.

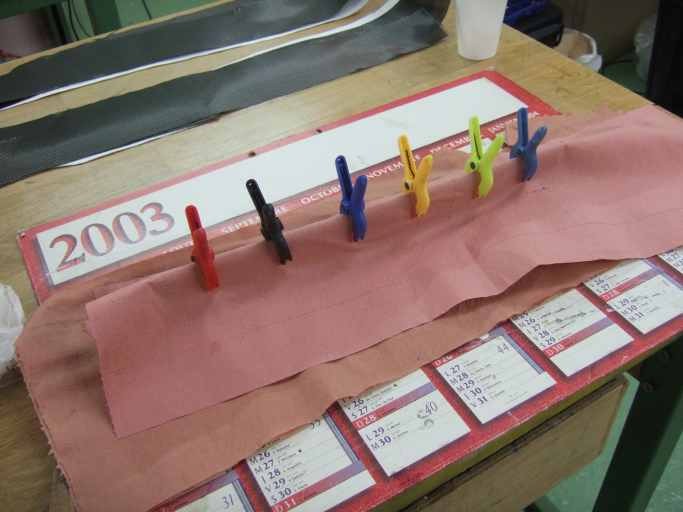

  • Tout est collé à l'époxy, un tissus Kevlar enveloppe l'ensemble afin d'éviter un délaminage semelles / âme.

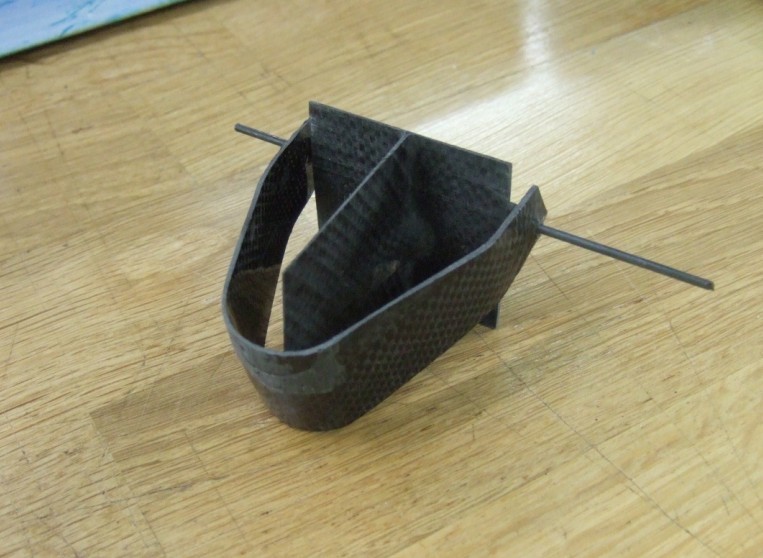

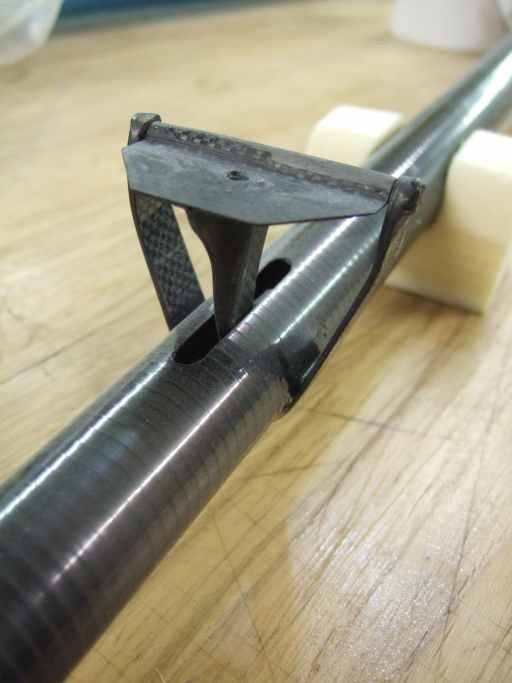

Moulages divers

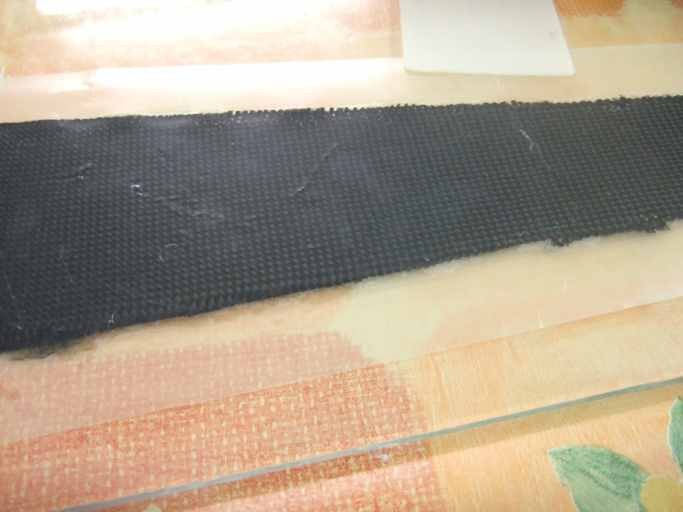

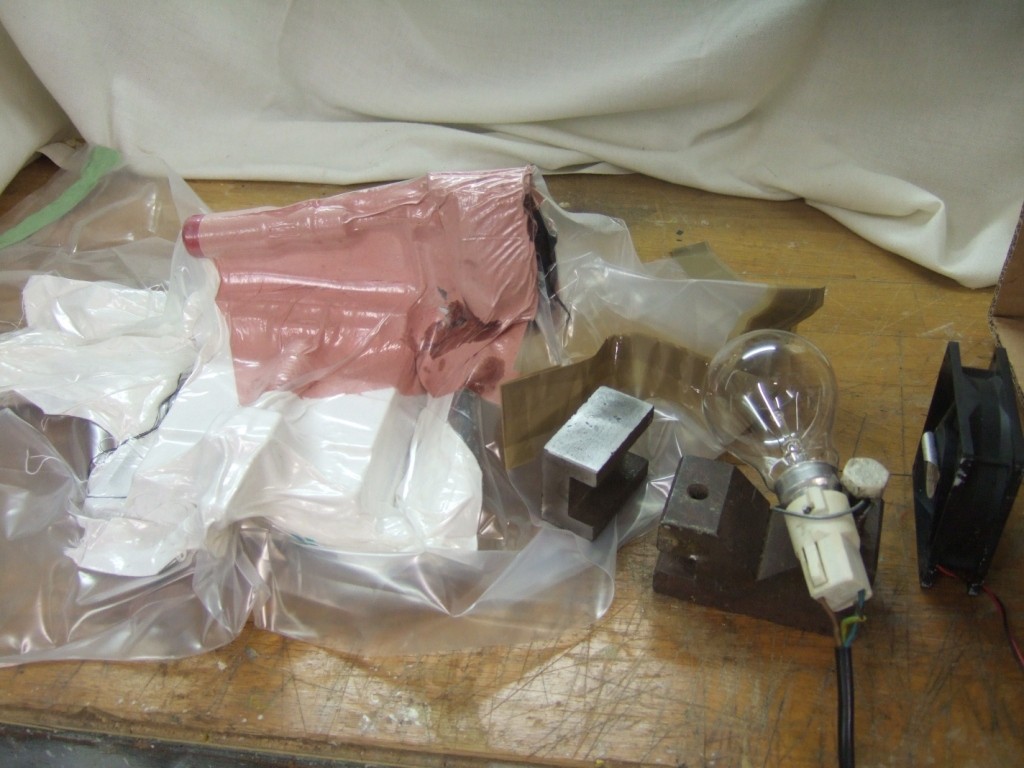

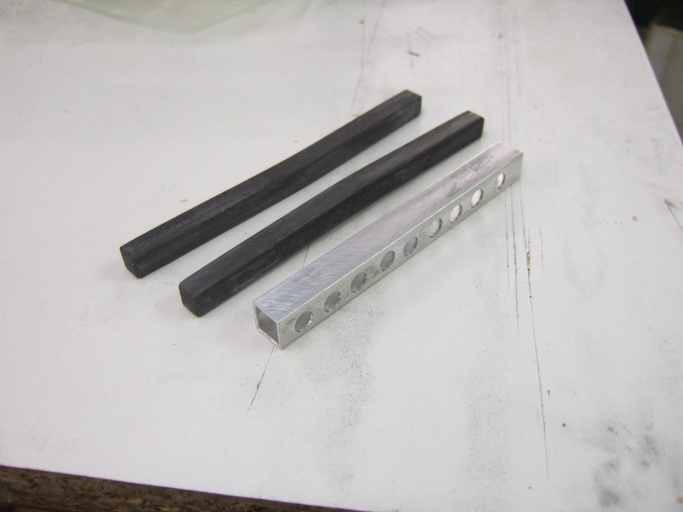

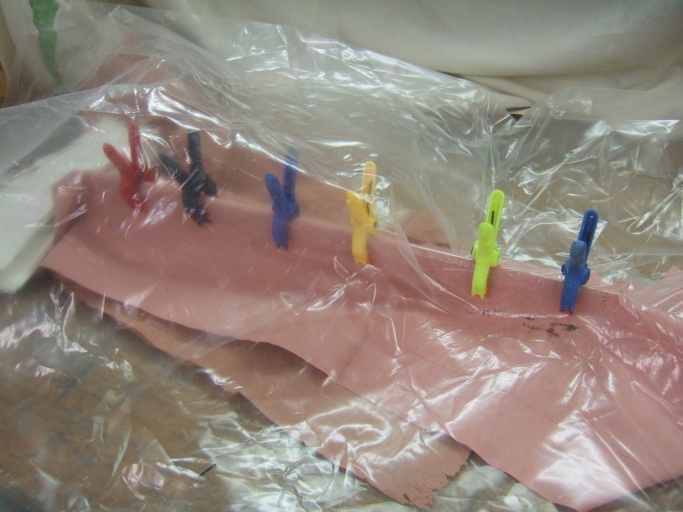

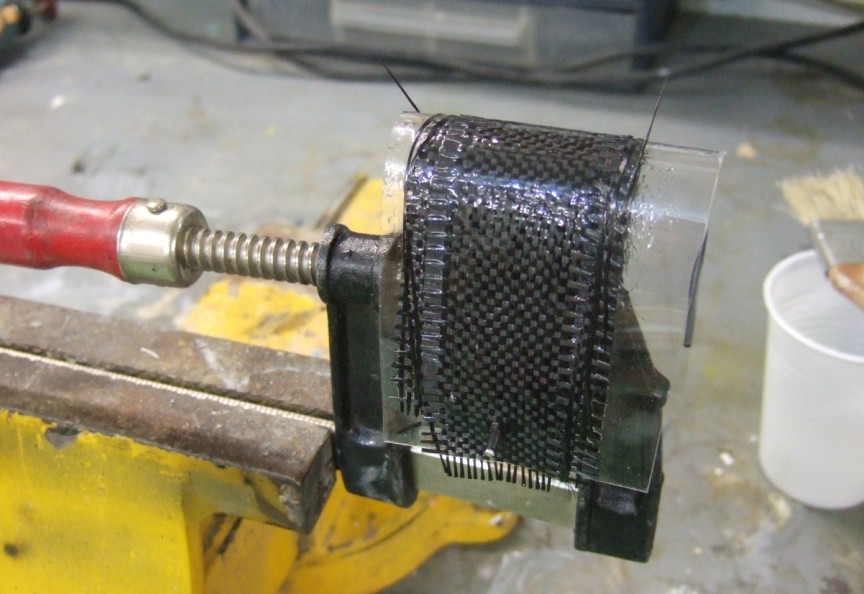

  • Les clefs d'ailes sont aussi moulées dans un outillage fraisé en médium, elles sont constituées d'UD carbone et enroulées dans un tissus. Toutes les piéces sont polymérisées à chaud, dans une étuve chauffée par une ampoule et ventilée. La température atteinte est de l'ordre de 38°.

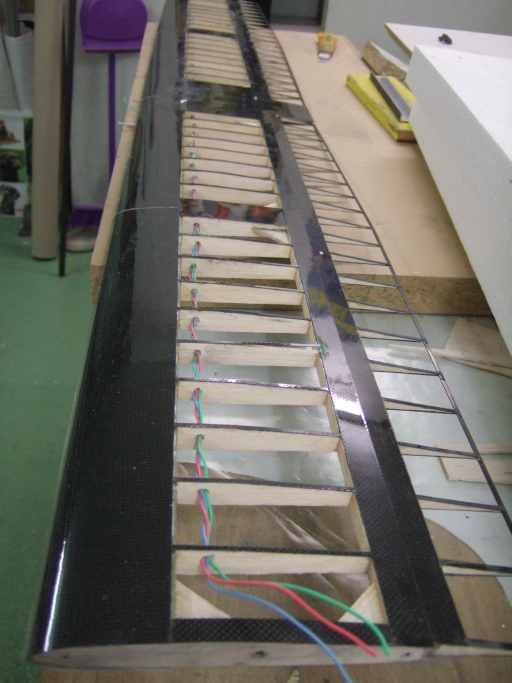

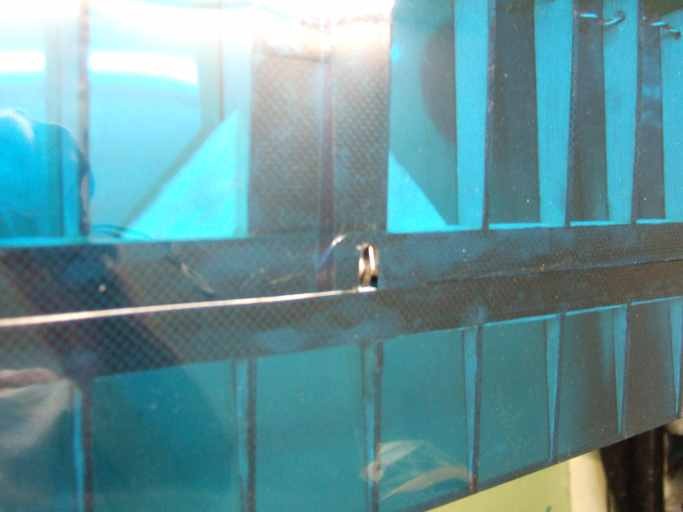

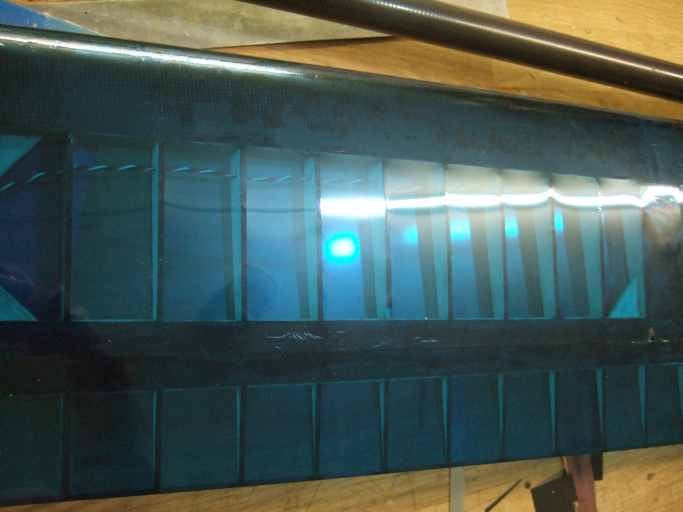

Les D-BOX

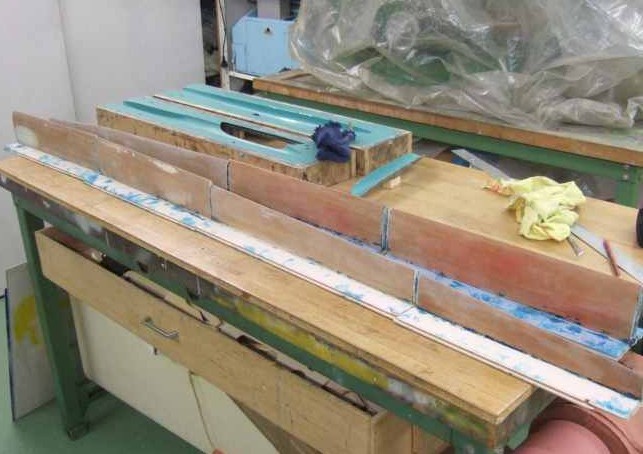

  • Le moulage des D Box est réalisé sur un moule mâle, la finition extérieure étant faite par un mylar. Toutes les piéces sont moulées sous vide.
  • Les tissus sont imprégnés entre le mylar et une feuille de papier sulfurisé (cela est auto démoulant et ne risque pas de polluer par de la cire l'intérieur du D box qui serait difficile à nettoyer avant le collage)

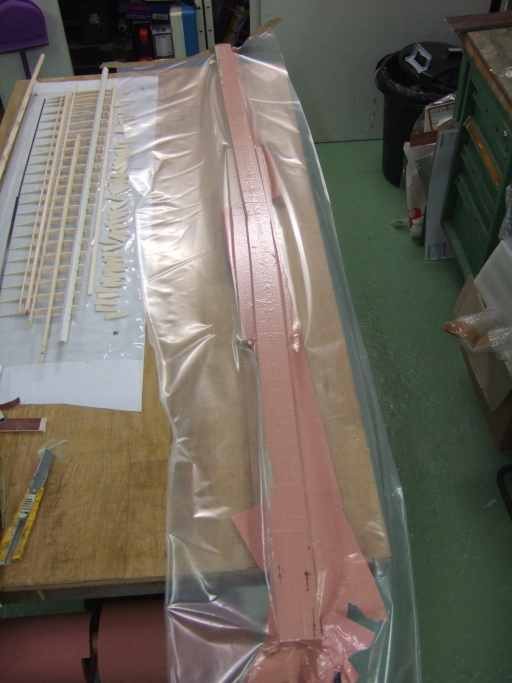

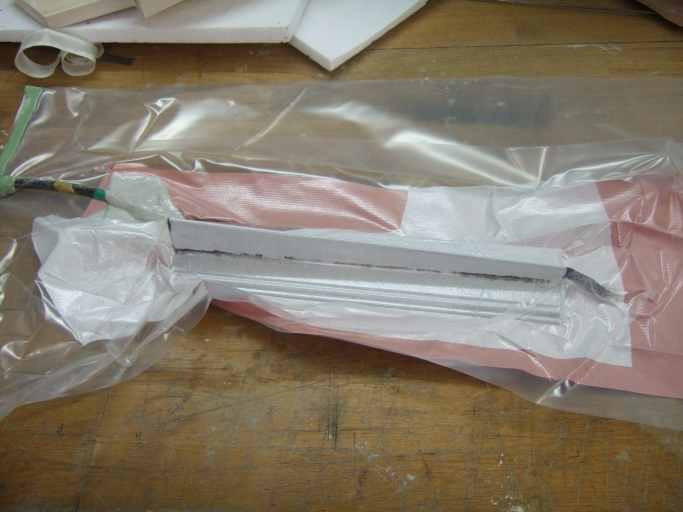

  • L'ensemble est positionné sur les moules et mis sous vide, les papiers essuis-tout ne servent qu'à pomper un possible excé de résine et à drainer l'air sous la bache à vide.
  • Les D BOX et les coffrages sont collées à l'epoxy, les chapeaux de nervures à la cyanolithe.

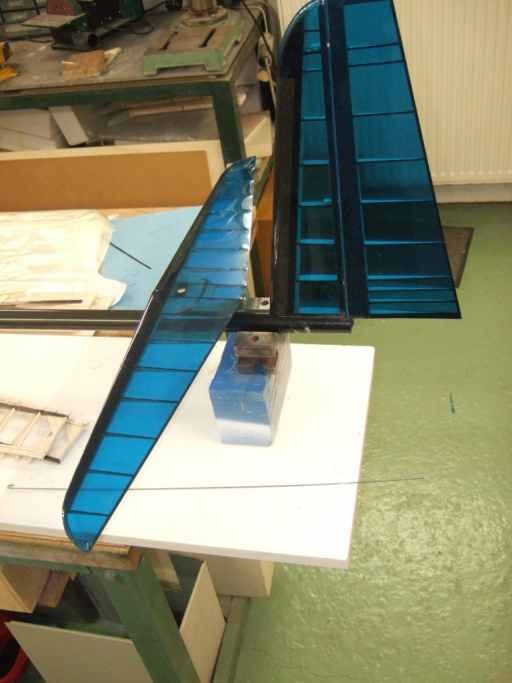

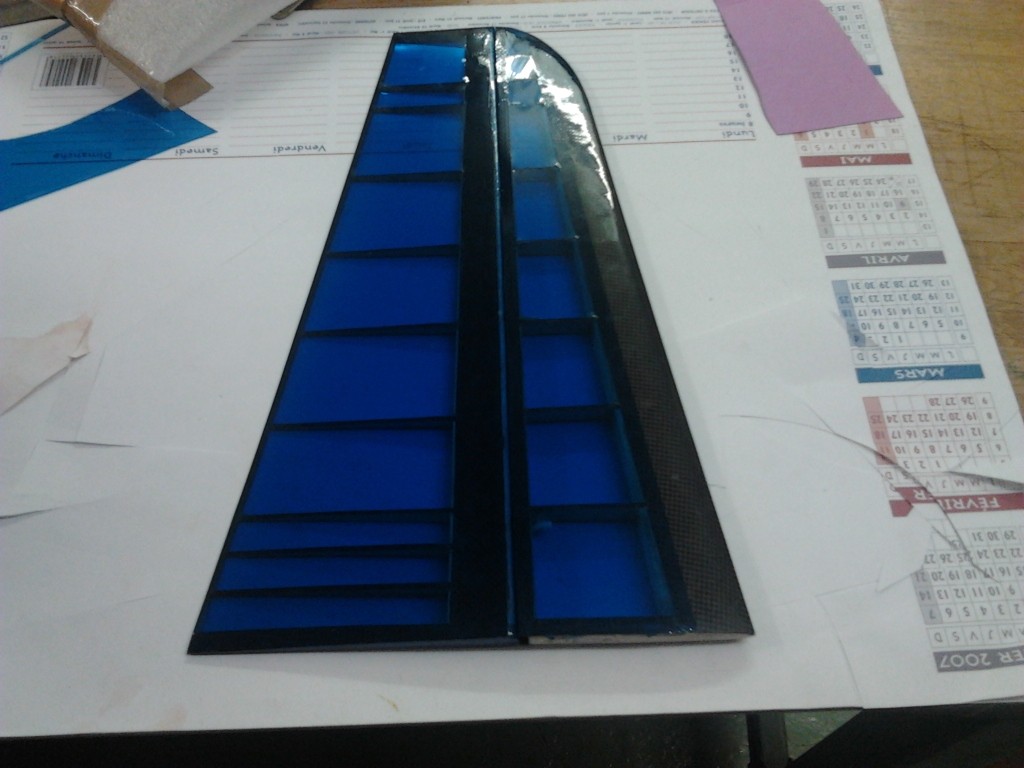

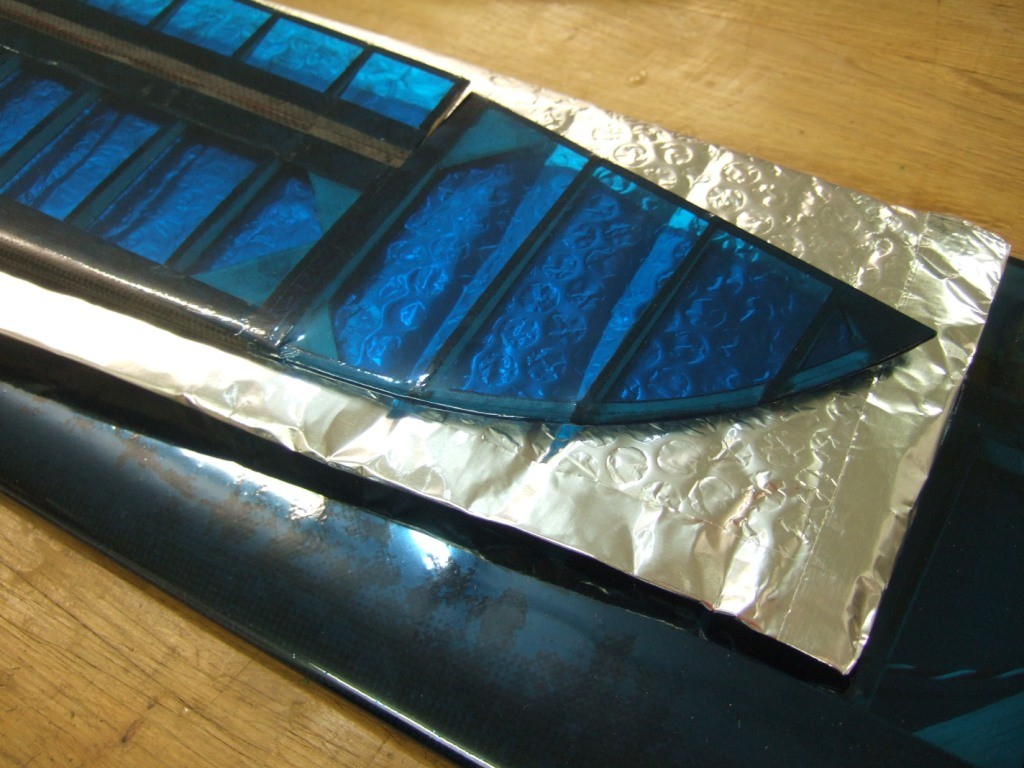

L'entoilage

L'entoilage est réalisé en Oralight, c'est léger mais fragile....

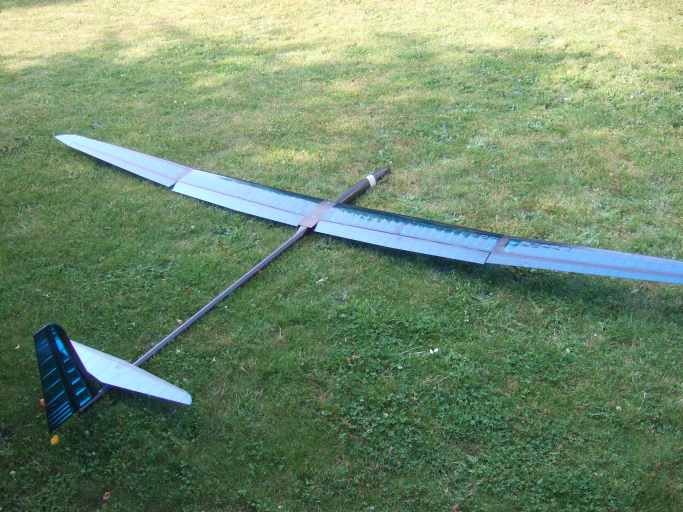

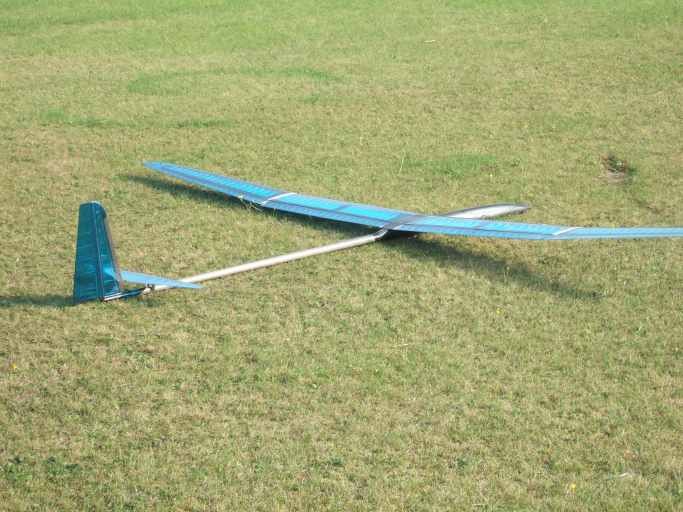

Envergure 3.60m
Poid 1.350gr
Servo HS225 et PROTRONIK  7480
Alimentation lipo 2S 1300
